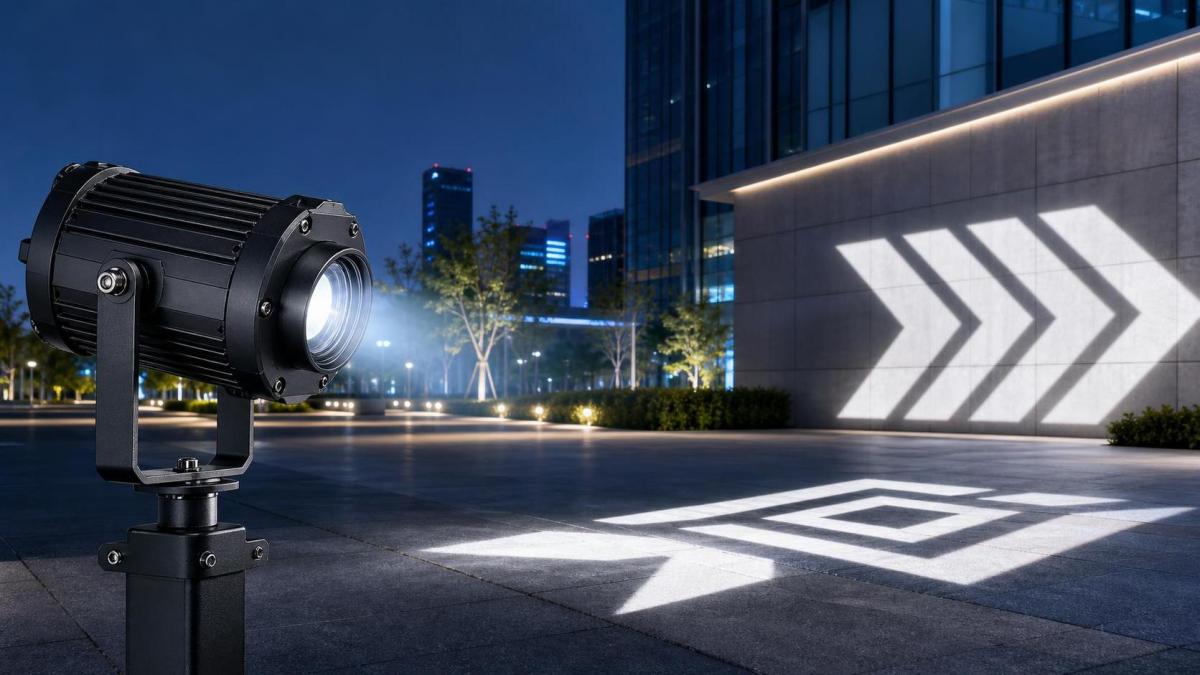

Explication des spécifications des projecteurs de motifs LED : luminosité, lentille, indice IP et gobos

Ce que les équipes achats se trompent souvent sur les spécifications des projecteurs de motifs LED

La luminosité, l’angle de l’objectif, l’indice IP et les gobos sont souvent répertoriés côte à côte sur une fiche technique, mais ils n’ont pas le même poids dans la décision. Dans les projets extérieurs, l’erreur la plus fréquente consiste à considérer un projecteur de motifs LED comme un luminaire décoratif que l’on peut comparer simplement sur la base de sa puissance. Il s’agit d’un dispositif de projection optique. Cela signifie que le résultat au sol, sur un mur, une chaussée ou une façade dépend non seulement de la quantité de lumière produite par l’appareil, mais aussi de la manière dont cette lumière est modelée, de la distance qu’elle parcourt, de la résistance du boîtier aux intempéries et de la capacité du motif projeté à rester lisible après plusieurs mois d’utilisation.

Pour les routes, les places, les espaces municipaux, les parcs, les passages souterrains et les zones commerciales extérieures, une bonne analyse des spécifications commence par une question pratique : que doivent réellement voir les usagers ? Un logo, un symbole directionnel, un marquage d’avertissement, un motif décoratif ou un élément de signalétique directionnelle de marque imposent chacun des exigences différentes au projecteur. Un appareil qui semble acceptable sur une image de catalogue peut échouer sur site parce que le motif perd en visibilité, que ses contours s’adoucissent avec la distance ou que l’humidité affecte l’optique.

C’est pourquoi le terme projecteur de motifs LED doit être compris comme un système de spécifications interdépendantes plutôt que comme une simple catégorie de luminaires. Les principales spécifications n’ont de sens que lorsqu’elles sont analysées ensemble.

La luminosité ne se résume pas au flux lumineux. Elle détermine la visibilité du motif projeté.

De nombreux acheteurs commencent par examiner la puissance ou le nombre de lumens, ce qui est compréhensible, mais incomplet. Pour un projecteur de motifs, la luminosité n’est pertinente que si l’image projetée reste reconnaissable dans les conditions réelles de lumière ambiante. Un appareil de 30 W et un appareil de 60 W peuvent tous deux être décrits comme adaptés à une utilisation extérieure, mais le résultat exploitable peut varier considérablement selon la distance de projection, le contrôle du faisceau, la hauteur d’installation et le niveau d’éclairage environnant.

Dans des environnements faiblement éclairés, tels que les parcs ou les abords de bâtiments, un flux plus faible peut tout de même produire une image nette. Dans les couloirs de transport, les places publiques ou les sites urbains multifonctionnels exposés à l’éclairage public, à la circulation et à la lumière diffusée par les commerces, le même projecteur peut sembler peu lumineux, même si sa valeur nominale en lumens paraît convenable. C’est pourquoi les équipes achats doivent demander la distance de projection prévue et les conditions d’application recommandées, et pas uniquement la puissance nominale.

Autre détail souvent négligé : un projecteur doté d’un contrôle optique plus précis peut produire un motif plus lisible qu’un luminaire offrant davantage de lumens mais présentant une mise au point médiocre ou un objectif inadapté. En d’autres termes, la luminosité indiquée sur le papier ne se traduit pas automatiquement par un contraste suffisant sur la surface cible.

Le choix de l’objectif détermine la taille de l’image, la netteté des contours et la flexibilité d’installation

Si la luminosité indique si le motif peut être vu, l’objectif détermine son apparence. Il s’agit de l’un des éléments les plus importants dans l’évaluation d’un projecteur de motifs LED, en particulier pour les projets où les positions de montage sont limitées par l’architecture, les poteaux, la géométrie des routes ou la circulation des piétons.

Un objectif étroit permet une projection plus lointaine et conserve généralement une image plus concentrée. Un objectif plus large couvre une zone plus vaste, mais répartit la lumière disponible. Ce compromis est simple à comprendre, mais il influence concrètement plusieurs décisions d’achat :

• La possibilité d’installer le luminaire à l’emplacement réellement autorisé par le site
• La possibilité de faire tenir le symbole projeté sur la surface cible sans distorsion
• Le maintien d’un contour suffisamment net pour les marquages de sécurité ou les graphiques directionnels
• La possibilité pour les équipes de maintenance futures de remplacer les appareils sans modifier les supports ni les angles de visée

Par exemple, une projection décorative sur une grande place peut tolérer des contours légèrement flous. En revanche, une flèche directionnelle installée sur un passage piéton ou dans un pôle de transport ne le peut pas nécessairement. Si l’application dépend d’une reconnaissance rapide, le choix de l’objectif doit être étudié en parallèle de la hauteur de montage, de la distance de recul et des dimensions de la cible. C’est également à ce niveau que l’accompagnement de projet expérimenté prend toute son importance. Dans les grands projets d’éclairage extérieur, une incompatibilité optique entraîne davantage d’ajustements sur site que ne le prévoient de nombreuses équipes.

L’indice IP concerne la protection du boîtier, pas l’aptitude totale à l’utilisation extérieure

L’indice IP est l’une des spécifications les plus citées et l’une des plus mal comprises. Il indique le niveau de protection contre la pénétration de corps solides et d’eau dans des conditions d’essai définies. Il est utile, mais ne garantit pas à lui seul la fiabilité à long terme sur le terrain dans un environnement extérieur exigeant.

Pour les projecteurs de motifs LED installés en extérieur, les acheteurs recherchent généralement des indices tels que IP65 ou supérieurs, selon les conditions d’exposition. Il s’agit d’un point de départ raisonnable. Toutefois, un projecteur installé à proximité de routes, dans des zones côtières, près de fontaines ou dans des couloirs urbains pollués nécessite également une attention particulière à la matière du boîtier, à la qualité de l’étanchéité, à la gestion thermique, à la durabilité du revêtement et à la conception de la chambre optique. La condensation, l’accumulation de poussière sur les objectifs et les cycles répétés de variation de température peuvent affecter la qualité de projection, même lorsque l’appareil respecte nominalement un indice IP approprié.

Ce constat est également familier dans les achats d’éclairage extérieur au sens large. Dans les environnements de projets intégrés, la protection du boîtier ne constitue qu’un aspect de la résistance dans le temps. À titre de comparaison, les produits utilisés pour l’éclairage municipal hors réseau, tels que Éclairage public solaire | SL-008, sont généralement évalués non seulement selon leur niveau de protection, comme IP65 ou IP66, mais aussi selon leur résistance au vent, leur plage de températures de fonctionnement, leur traitement de surface et leur durée de service attendue. Les projecteurs de motifs doivent être évalués selon la même logique : la fiche technique doit décrire une véritable résistance aux conditions environnementales, et pas seulement présenter un code.

Les gobos ne sont pas un accessoire décoratif. Ils définissent le message.

Le gobo est le modèle qui crée l’image projetée. Lors des discussions d’achat, les gobos sont parfois considérés comme un détail de personnalisation à traiter en dernière étape, mais ils influencent directement l’utilisabilité. Le matériau, la résolution, le contraste et la compatibilité avec le projecteur sont tous importants.

Pour des symboles simples ou des marquages directionnels monochromes, l’exigence peut être relativement simple. Pour une identité visuelle détaillée, du texte ou des graphiques comportant plusieurs éléments, la conception peut rapidement dépasser les capacités de restitution claire du projecteur à une distance donnée. Les lignes fines qui semblent nettes dans les fichiers graphiques peuvent se dégrader lorsqu’elles sont projetées sur un revêtement texturé ou une pierre irrégulière. Ce point devient encore plus critique en extérieur, où la surface cible est rarement idéale.

La maintenance doit également être prise en compte. Si un projet dépend de gobos remplaçables pour des événements saisonniers, une communication temporaire ou des mises à jour de signalétique, les équipes doivent confirmer le délai de remplacement, l’interchangeabilité et la nécessité éventuelle d’une nouvelle mise au point après le changement de gobo. Il ne s’agit pas de problèmes techniques spectaculaires, mais ils peuvent affecter les coûts d’exploitation et la réactivité du service dans le cadre d’un déploiement de grande ampleur.

Une vérification rapide des spécifications, plus utile que la seule comparaison des puissances

Ce que cela signifie pour l’évaluation réelle d’un projet

Sur les grands chantiers extérieurs, l’analyse des spécifications consiste rarement à rechercher le chiffre « le plus élevé ». Elle vise à réduire l’écart entre les capacités du produit et les conditions du site. Les entrepreneurs et les maîtres d’ouvrage qui travaillent sur l’éclairage des espaces publics le savent déjà pour d’autres catégories de luminaires : les contraintes d’installation, l’accès pour la maintenance, l’intégration au système de commande et l’exposition aux conditions environnementales déterminent souvent davantage la réussite que les promesses des brochures.

C’est également dans ce contexte que l’accompagnement d’une équipe d’ingénierie expérimentée prend toute sa valeur. Les équipes impliquées dans des projets urbains complexes tendent à aller au-delà des spécifications isolées des composants et à vérifier le comportement des produits sur l’ensemble du cycle de vie du projet. Lishida Smart Lighting intervient dans ce contexte plus large de réalisation de projets, où le choix des produits, l’intégration des systèmes et la fiabilité à long terme doivent être alignés sur les réalités de l’exécution sur site. Pour un projecteur, cela signifie examiner non seulement les spécifications optiques et de protection, mais aussi la constance des performances de l’appareil après son installation, les cycles de nettoyage, les contraintes environnementales et les opérations de remplacement.

Un projecteur de motifs LED bien choisi n’est pas simplement lumineux, étanche et personnalisable. Il est correctement adapté à l’image cible, à la géométrie de montage et aux conditions d’exposition du projet. Si les équipes achats gardent cette hiérarchie à l’esprit, les principales spécifications deviennent beaucoup plus faciles à interpréter et le risque de corrections coûteuses sur site diminue d’autant.
